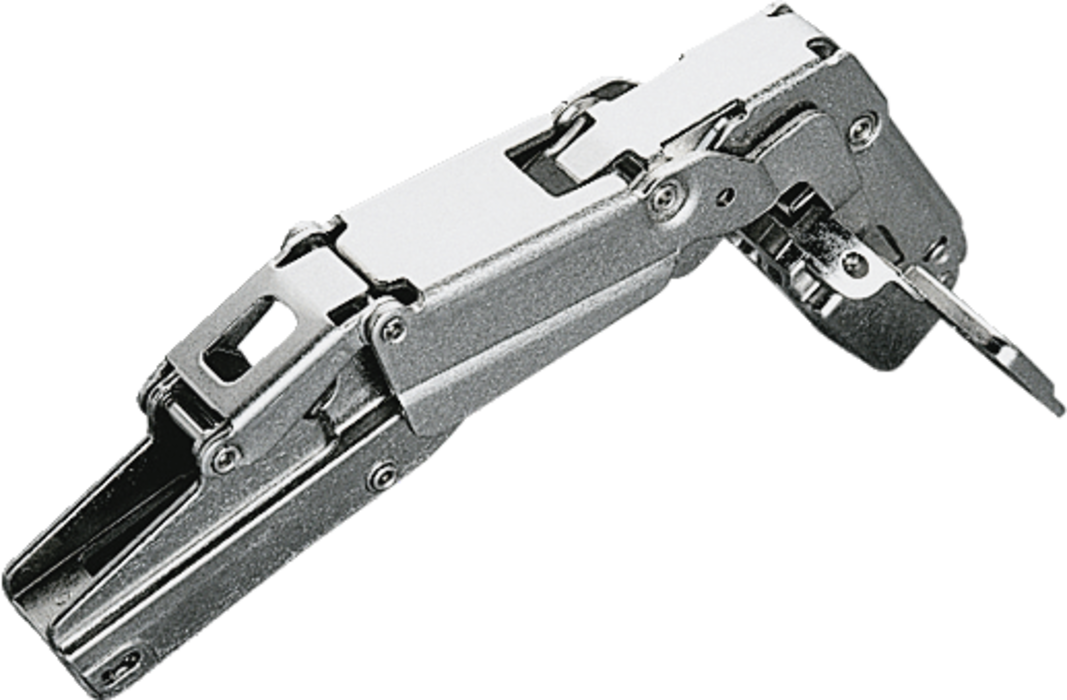

Häfele Lončasti šarniri Duomatic 165° srednji dosjed za drvena vrata bez integriranog ublaživača za navlačenje ili za brzu montažu vijcima, slika bušenja 45/9,5
Šifra proizvoda
71329/0618
Debljina
0 mm
Dužina
0 mm
Širina
0 mm
Šifra proizvoda
71329/0618
Debljina
0 mm
Dužina
0 mm
Širina
0 mm
Montaža: pričvršćenje vrata na korpus navlačenjem sa Duomatic A montažnim pločama ili tehnikom brze montaže sa Duomatic SM montažnim pločama
Pričvršćenje lonca: vijcima
Dubina bušenja; glava šarnira 11 mm
Mogućnost podešavanja:
Bočno podešavanje od –1,5 do +4,5 mm
Podešavanje visine od –2 do +2 mm
Podešavanje dubine sa Duomatic A montažnim pločama +2,8 mm, sa Duomatic SM montažnim pločama od –0,5 do +2,8 mm
Sa automatikom zatvaranja
Slika bušenja; 45/9,5 mm
Specifikacije
| Okovi za namještaj | |
|---|---|
| Grupa proizvoda | Lončasti šarniri |
| Montaža | Brza montažna tehnologija i za guranje |
| Prigušenje | bez prigušenja |
| Graničnik | Srednji zaustavnik |
| Proizvođački broj | 329.07.618 |
| Zaključavanja | Sa mehanizma za zatvaranje |
| Kut otvaranja | 165 ° |
| Zglobni krak | Koljenast |
| Šarniri | |
|---|---|
| Promjer dubine lonca | 35 mm |
| Dubina bušenja lonca | 11 mm |
| Slika bušenja | 45/9.5 |
| Pričvršćenje lonca | Za uvrtanje |
| Lončasti šarniri | Duomatic |
| Primjena | Drvena vrata |
