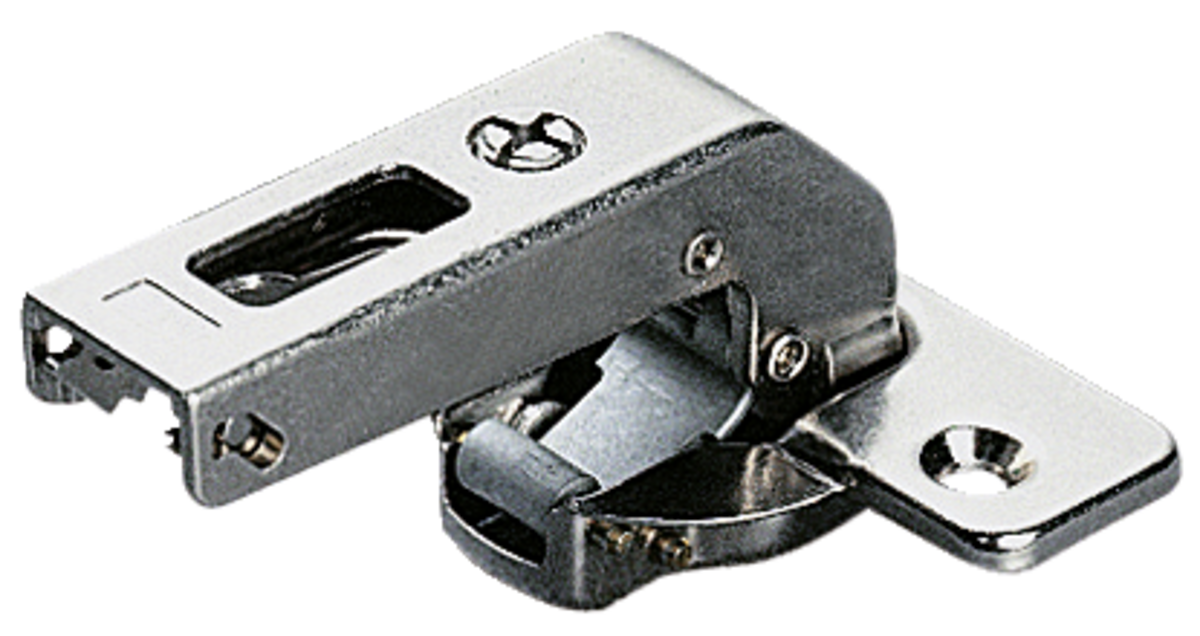

Häfele Lončasti šarnir, Duomatic 94°, za kratki tunel, za drvena vrata bez integriranog ublaživača za navlačenje i pričvrščivanje vijcima, slika bušenja 48/6
Šifra proizvoda
71329/2601
Debljina
0 mm
Dužina
0 mm
Širina
0 mm
Šifra proizvoda
71329/2601
Debljina
0 mm
Dužina
0 mm
Širina
0 mm
Montaža:
Vrata na korpus za navlačenje sa Duomatic A montažnim pločama
Pričvršćenje lonca: vijcima
Dubina provrta: 11 mm (lonac šarnira)
Mogućnosti pričvršćenja:
Bočno podešavanje do +4,5 mm
Podešavanje po visini od -2 do +2 mm
Podešavanje u dubinu sa Duomatic A montažnim pločama +2,8 mm
Izvedba: sa automatikom zatvaranja
Slika bušenja: 48/6 mm
Pribor
Šarniri
Specifikacije
| Okovi za namještaj | |
|---|---|
| Grupa proizvoda | Lončasti šarniri |
| Površina | Niklovano |
| Montaža | klizno |
| Prigušenje | bez prigušenja |
| Graničnik | Primjena kutnika |
| Proizvođački broj | 329.34.601 |
| Zaključavanja | Sa mehanizma za zatvaranje |
| Kut otvaranja | 94 ° |
| Šarniri | |
|---|---|
| Promjer dubine lonca | 35 mm |
| Dubina bušenja lonca | 11 mm |
| Slika bušenja | 48/6 |
| Pričvršćenje lonca | Za uvrtanje |
| Lončasti šarniri | Duomatic |
| Primjena | Drvena vrata |
