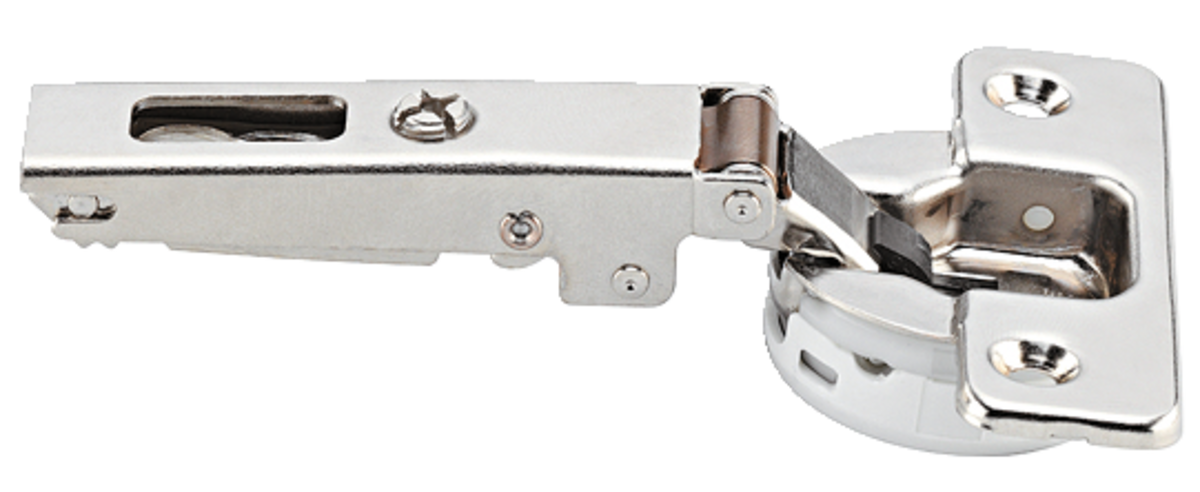

Häfele Duomatic lončasti šarnir 110°
Šifra proizvoda
71329/0507
Debljina
0 mm
Dužina
0 mm
Širina
0 mm
Šifra proizvoda
71329/0507
Debljina
0 mm
Dužina
0 mm
Širina
0 mm
Montaža: Vrata na povlačenje se montiraju na korpus sa Duomatic A montažnom pločom ili tehnikom brze montaže sa Duomatic SM montažnim pločicama
Dubina provrta: glava šarnira 11 mm
Podešavanje:
bočno od –1,5 do +4,5 mm
visina od –2 do +2 mm
Podešavanje u dubinu sa Duomatic A montažnim pločicama +2,8 mm, sa Duomatic SM montažnim pločicama od –0,5 do +2,8 mm
Sa tehnikom zatvaranja
Skica 45/9,5 mm
Pribor
Šarniri
Specifikacije
| Okovi za namještaj | |
|---|---|
| Grupa proizvoda | Lončasti šarniri |
| Osnovni materijal | Čelik |
| Površina | Niklovano |
| Montaža | Brza montažna tehnologija i za guranje |
| Prigušenje | bez prigušenja |
| Graničnik | Kutno zaustavljanje |
| Proizvođački broj | 329.17.507 |
| Zaključavanja | Sa mehanizma za zatvaranje |
| Kut otvaranja | 110 ° |
| Zglobni krak | ravno |
| Šarniri | |
|---|---|
| Promjer dubine lonca | 35 mm |
| Dubina bušenja lonca | 11 mm |
| Slika bušenja | 45/9.5 |
| Pričvršćenje lonca | Za uvrtanje |
| Lončasti šarniri | Duomatic |
| Primjena | Drvena vrata |
